U9シリンダー:U9にするには理由がある。

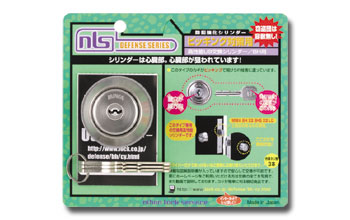

U9シリンダー パッケージ写真

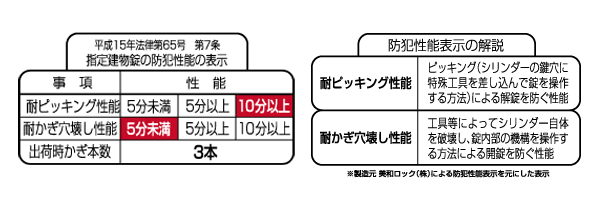

性能表示

お求め、ご使用前にご確認下さい

MIWABHの刻印

ドアの側面(カンヌキが出る面)にBHもしくはLDと刻印があることを確認して下さい。本製品は、BH用交換シリンダーとなっております。

交換作業時の注意

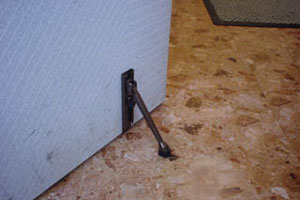

ドアストッパーの写真

強風の時などドアが不安定状態で交換作業されますと大けがに結びつく恐れがありますので、絶対になさらないで下さい。
作業終了まで半開きで固定できるように工夫して下さい。
作業途中でドアが閉まってしまうと入室できなくなります。ドアストッパーなどでしっかり固定して動かない状態にしてから交換作業されることをお勧め致します。

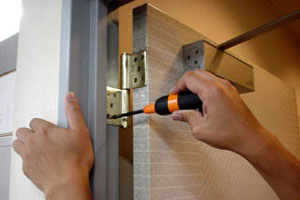

ネジを締め直している写真

ドアは使用している間に徐々に傾いてきています。
今まで扉の動き・鍵のしまり方がおかしいようでしたら、チョウバンのネジをドライバーで締め直して下さい。
※この際、扉に指を挟まないよう細心の注意を払って作業して下さい。

シリンダー交換の手順

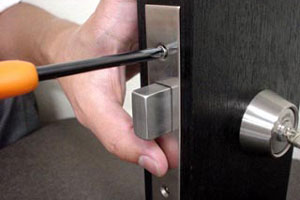

板をはずしている写真

扉の側面の板を外します(カンヌキが出る側)
適正なプラスドライバー(#2ドライバー)を使用して、ネジの頭に直角にあてて強めに押しながら慎重にはずして下さい。
(使用状況によってはネジが大変はずれにくいことがあります。)
※外したネジは専用の特殊ネジなので絶対に紛失しないようはで下さい。
ネジは再度使用しますので、ネジの頭をつぶさないよう気を付けて外して下さい。

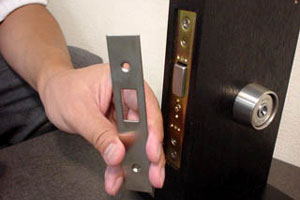

板をはずした写真

上下のビスがはずれましたら板を取って下さい。
板を取る場合は、床に板を落としても傷つけない様に十分注意して下さい。
カンヌキを出たままにしておくのも一つの手です。

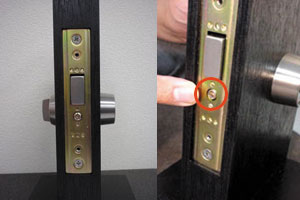

板をはずして正面から見た写真

板を外しますとこの様な状態となります。
(3箇所ネジが見えますが、上下のネジは絶対にはずさないようにしてください。交換シリンダーの作業には、必要ありません。)
錠前本体の真ん中にあるカンヌキの真下のネジだけゆるめます。

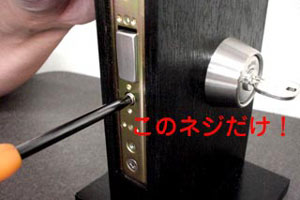

シリンダー側のピンを抜いている写真

錠前本体の真ん中近くのネジだけを反時計回しに回して下さい。
このネジは外れませんのでストップする所まで緩めます。

動画

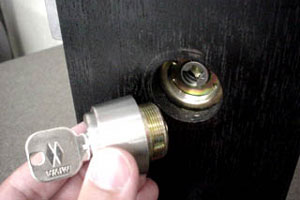

シリンダーを取った後の写真

ネジが緩みましたら、現在使用しているキーを差し込みます。
(キーを差し込まなくても外せるタイプもあります。)
シリンダー全体をしっかりつかみ反時計回りに、外れるまで回して下さい。
この時、室内側のツマミ(サムターン)には一切触れないで下さい。

動画

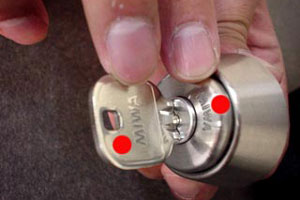

裏と表記を確かめている写真

お買い求め頂いた交換用シリンダーを取り出します。先ほどまで説明致しました逆の手順で取り付けることが出来ます。
左写真のようにシリンダーにカギを差し込み、シリンダーとカギのMIWAの文字が向かい合い上を向くような状態にして持って下さい。この方法でしか正しく取り付けることが出来ません。
このMIWAの文字が向かい合い上を向いた状態のまま先ほど取り外したシリンダーの穴に装着します。
次に、カギをそのまま上を向く状態にしたままシリンダーのみを時計回しに回します。
可能であれば動画を参照して下さい。

シリンダーを押し出している写真

シリンダー本体のみを時計回しに回し、MIWAの文字が向かい合わない状態で止まりましたら、シリンダーを少し半時計回しに回して、左写真の様にMIWAの文字が向き合う状態にします。
この時「カクッ」としたアタリがあります。

動画

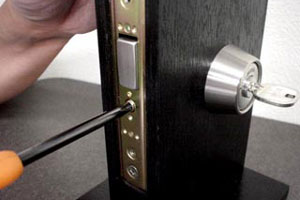

シリンダーを押さえながらピンを差し込んでいる写真

あとは、シリンダーを固定する為、ビスを時計回しに止まるまで締めます。
この時ネジの頭が面から出ていないことが必要です。
出ていると最後の銀色の板が取り付けられません。
ここでキーをひねってみてください。
扉の側面のカンヌキが出入りするか・固くないか・キーが抜けるか・キーの抜け位置が水平であるかを確認してください。
動画もご参照ください。

正常に動かない場合は、以下が原因の可能性が高いので参照してください。
・キーが一緒に少しでも回ってしまった。(MIWAキーの文字は、シリンダー取付の際に常に上を向きます。)
・室内側のツマミ(サムターン)を少しでも回してしまった。(MIWAの文字は常に上を向いています。)
・キーが抜けない(シリンダーのMIWAの文字が真上にきていない。)
・シリンダーの種類が違う。

ラッチの向きを確認している写真

次に扉の側面に板を取り付けます。
板を取り外した部分にあてがいビスを時計回しに回します。
この時の注意として、ビスは一度に全て締め込まず、交互に少しずつ締め込んで下さい。
この時、板が浮いているようでしたらシリンダーを固定したビスが浮いている可能性がありますので調整して下さい。

板を取り付けている写真

ここでもう一度動作確認して下さい。
・ロック時、非ロック時にキーの抜き差しが出来ましたか?
カンヌキが出たり入ったりしますか?
ノブ(レバー)は正常に動きますか?
問題ないようでしたら完成です。


地域ぐるみでシリンダー交換を推進しましょう。
集合住宅の場合は1軒替えても他の部屋から侵入され、ベランダ経由で侵入されます。地域ぐるみの防犯を。
